KASTOvariospeed C 15 - C 18
| Sägeart: | Kreissägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 180 mm |
| Materialhöhe: | 140 mm |
CNC-gesteuerter, vollautomatischer Produktionskreissägeautomat in schwerer Bauart, zum Trennen von Vollmaterial, Profilen und Rohren in allen Qualitäten, einschließlich schwer zerspanbarer Werkstoffe im HSS- und Hartmetallbetrieb.

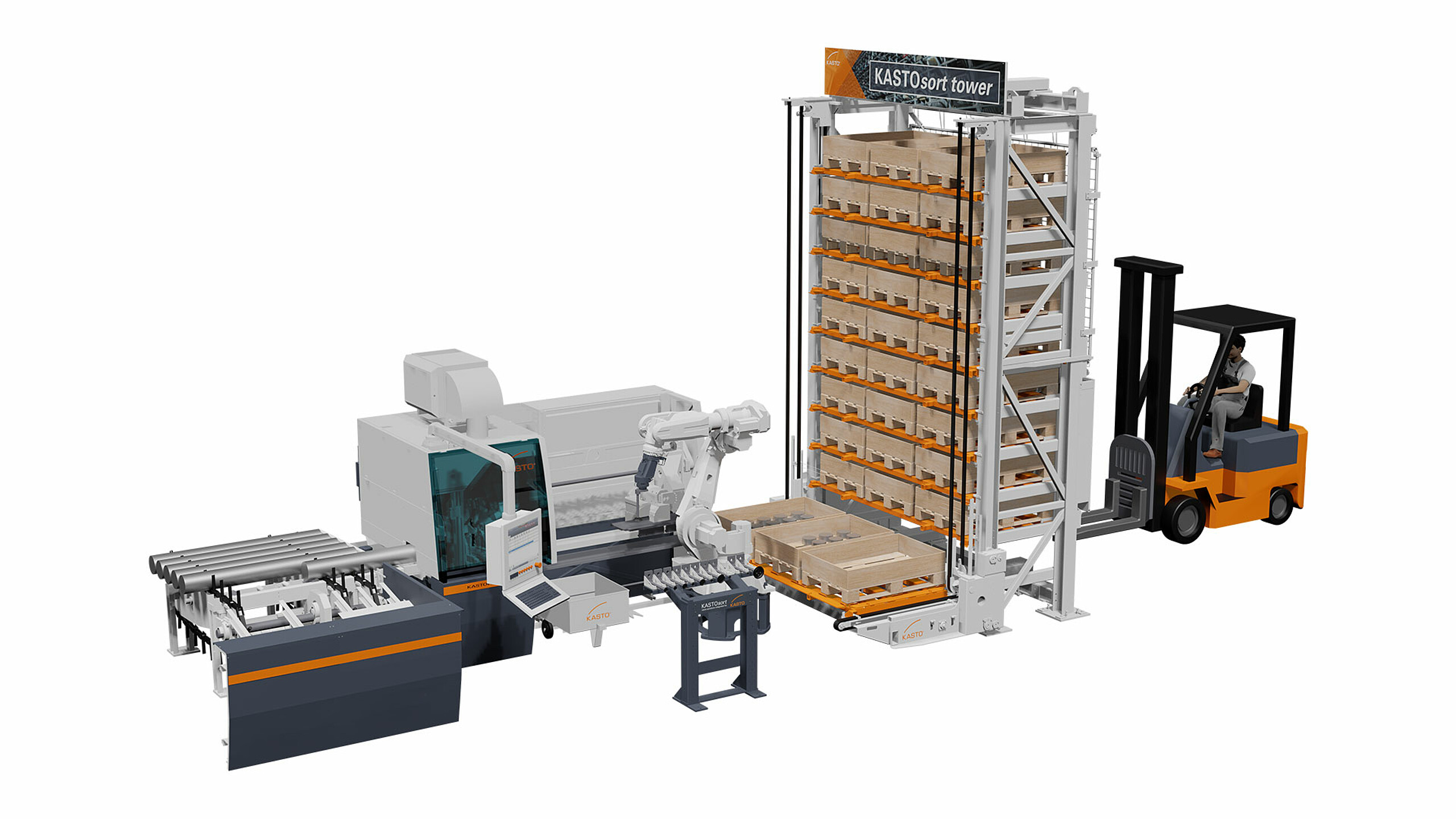

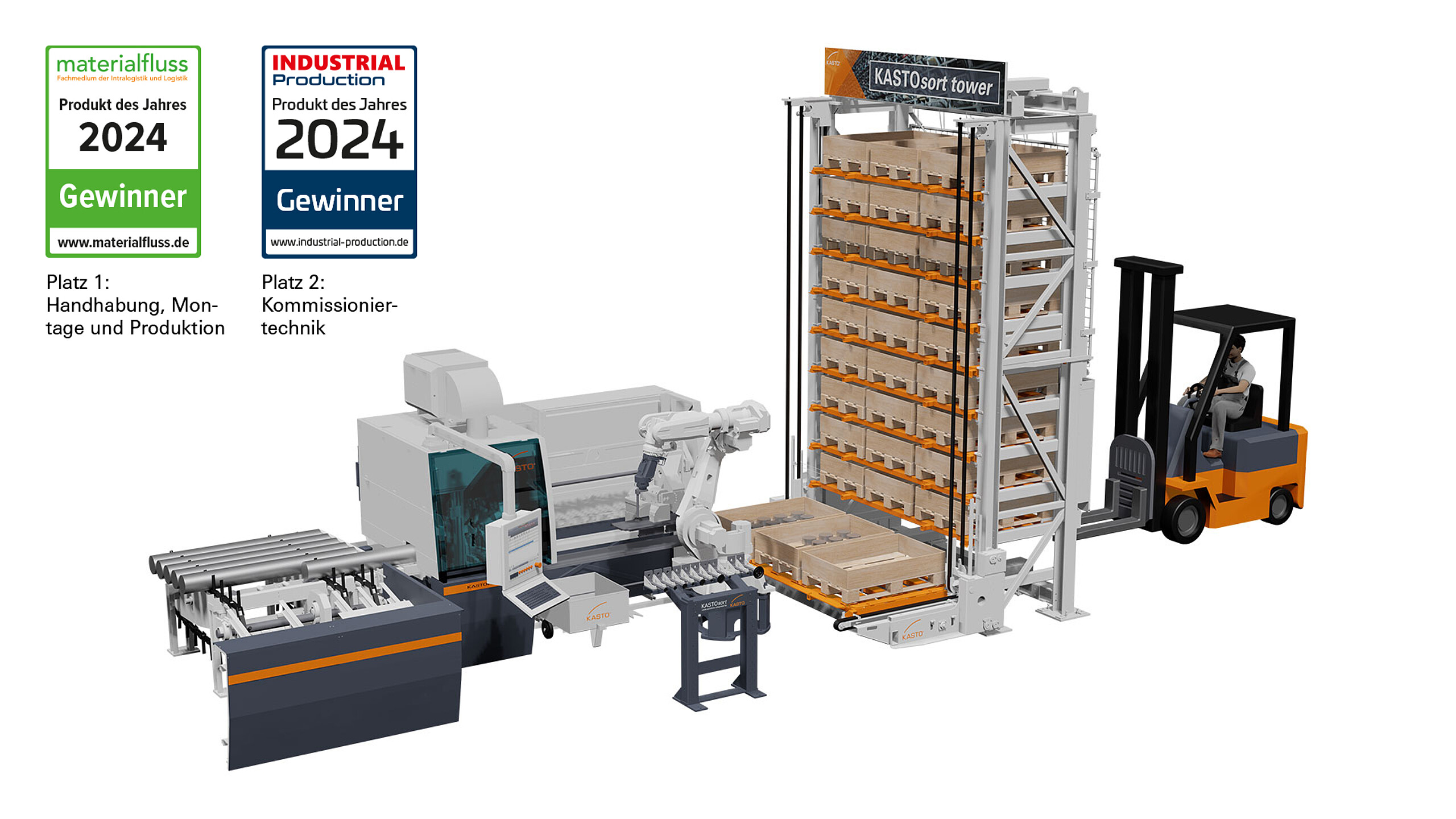

Geeignet für das Roboterhandling-System KASTOsort
- Basis für hohe Schnittleistungen und lange Standzeiten der Sägeblätter sind der schwere Maschinenständer und leistungsfähige Komponenten

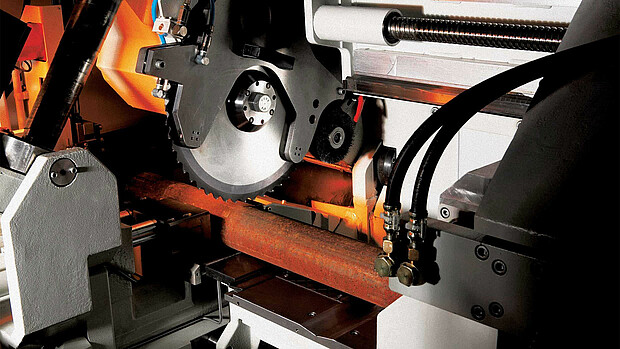

- Präzise Sägeabschnitte durch optimale und patentierte Sägeblattführung beim Ein- und Austritt des Sägeblattes.
- Vorgespannte Kugelrollspindel, für minimale Nebenzeiten, automatische Anpassung des Vorschubweges an die Werkstückabmessung und Form, Eilrücklauf nach dem Durchsägen

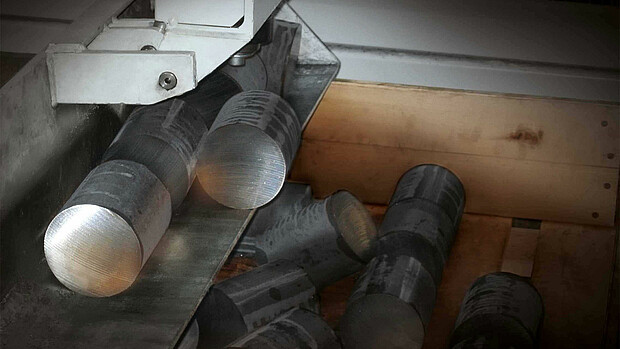

- Kipptisch zum Absortieren der Abschnitte.
- Sortierbereich innerhalb der Abschnittlängen-Zugstrecke.
Downloads
Technische Daten
| Dünnschnitt-Sägeblattdurchmesser HM 360 mm | |
| Schnittbreite | 2,7 mm |
| Option Ausrüstung HSS-Betrieb: Sägeblattdurchmesser HSS 370 mm | |
| Schnittbreite | 3,5 mm |
| Schnittbereich rund | 10 -105 mm |
| Schnittbereich flach | 10x10-130x90 mm |
| Schnittbereich vierkant | 10x10-90x90 mm |
| Dünnschnitt-Sägeblattdurchmesser HM 425 mm | |
| Schnittbreite | 2,7 mm |
| Option Ausrüstung HSS-Betrieb: Sägeblattdurchmesser HSS 425 mm | |
| Schnittbreite | 4 mm |
| Schnittbereich rund | 10 - 140 mm |
| Schnittbereich flach | 10x10-140x120 mm |
| Schnittbereich vierkant | 10x10-125x125 mm |
| Dünnschnitt-Sägeblattdurchmesser HM 460 mm | |
| Schnittbreite | 2,7 mm |
| Option Ausrüstung HSS-Betrieb: Sägeblattdurchmesser HSS 450 mm | |
| Schnittbreite | 4 mm |
| Schnittbereich rund | 10 - 152 mm |
| Schnittbereich flach | 10x10-155x120 mm |
| Schnittbereich vierkant | 10x10-135x135 mm |
| KASTOvariospeed C 18 | |
| Option Schnittbereichserweiterung-Durchmesser 180 mm: Dünnschnitt-Sägeblattdurchmesser HM 520 mm | |
| Schnittbreite | 3,2 mm |
| Schnittbereich rund | 20 - 180 mm |
| Schnittbereich flach | 20x20-180x140 mm |
| Schnittbereich vierkant | 20x20-140x140 mm |
| Sägeblatt-Bohrungen | 50/4x14/80 mm |
| Sägeblatt-Spannflansch | 128 mm |
| Länge | 3500 mm |
| Breite mit Späneförderer | 2990 mm |
| inkl. Sicherheitsabschrankung | 4640 mm |
| Höhe | 2370 mm |
| Höhe mit Luftfilter (Option) | 2900 mm |
| Materialauflagehöhe | 950 mm |
| Maschinengewicht | 4000 kg |
| Total connected load | 28 kW | 37.55 hp |
| Saw blade | 18.5/1500 kW/min-1 | 24.81/2011.53 hp/min |
| Hydraulic | 4/1500 kW/min-1 | 5.36/2011.53 hp/min |
| Total connected load | 0.12 kW | 0.16 hp |
