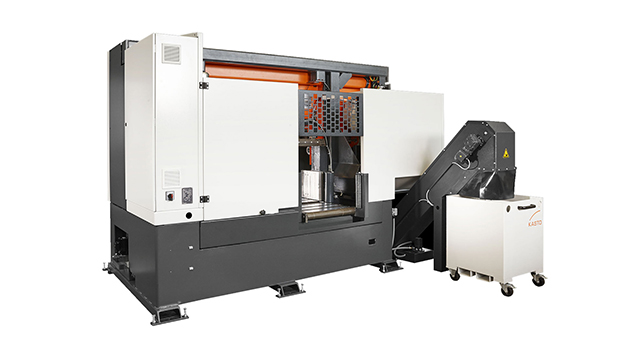

KASTOwin pro AC 5.6
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 560 mm |
| Materialhöhe: | 560 mm |
Der Hochleistungs-Bandsägeautomat ist für Serienschnitte in Vollmaterial, Rohren und Profilen geeignet. Das Modell basiert auf der erfolgreichen Baureihe KASTOwin und ist mit einem stärkeren Antriebsmotor sowie einem hochpräzisen Vorschub für den Einsatz mit Hart- und Bi-Metall-Sägebändern optimiert. Anwender können damit ihre Schnittzeiten deutlich reduzieren und die Werkzeugstandzeiten steigern. Dafür sorgt unter anderem das innovative Vorschubsystem, das sich über zwei Kugelrollspindeln mit jeweils einem Servomotor stufenlos und hochpräzise einstellen lässt. Zudem verfügt die KASTOwin pro AC 5.6 über eine beidseitige Freihubeinrichtung, die das Band bei der Rückbewegung der Sägeeinheit von der Schnittfläche abhebt. Dies ermöglicht einen besonders effizienten, exakten und werkzeugschonenden Sägevorgang.

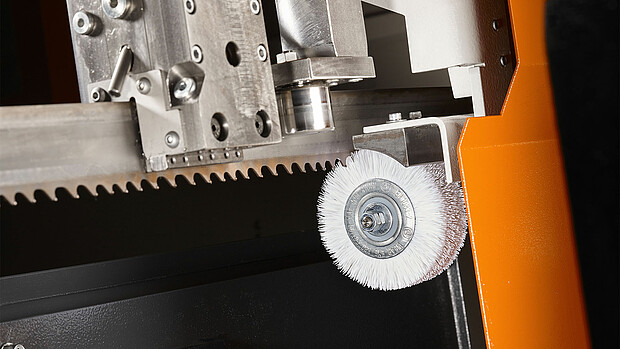

- Optimale Sägebandreinigung durch elektromotorisch angetriebene, selbstnachstellende Späneräumbürste

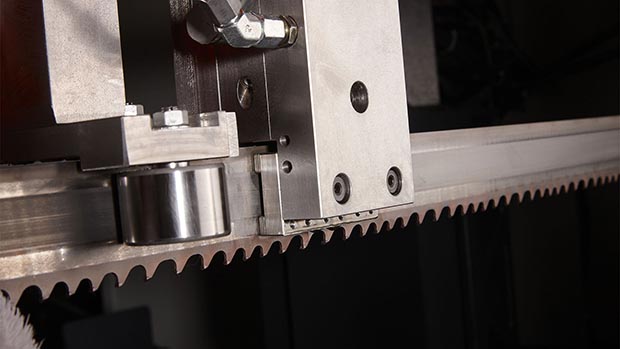

- Automatische Bandführungsarmverstellung auf Materialbreite
- Effektive Materialausnutzung bis auf ein 35 mm kurzes Reststück
- Neue Aufteilung: Antriebseinheit und Sensorik sind konsequent vom eigentlichen Arbeitsraum getrennt – dadurch zuverlässiges und störungsfreies Arbeiten
- Gute Zugänglichkeit trotz Einhaltung der aktuellen Sicherheitsnormen
- 50 % Einsparung bei den Verschleißkosten gegenüber Vorgängermaschinen
Downloads
Technische Daten
| Schnittbereich 90° rund | 560 mm |
| Schnittbereich 90° flach (B x H) | 560 x 560 mm |
| Spannbereich 0 – 560 mm | 0 – 560 mm |
| Kleinste Abschnittlänge 10 mm | 10 mm |
| Kleinste zu sägende Abmessung 25 x 25 mm | 25 x 25 mm |
| Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) 35 mm | 35 mm |
| Kürzeste Reststücklänge im Einzelschnitt 10 mm | 10 mm |
| Länge | 1650 mm |
| Breite | 3300 mm |
| Höhe | 2280 mm |
| Materialauflagehöhe | 700 mm |
| Gewicht | 4300 kg |
| Sägemotor, frequenzgeregelt | 11 kW |
| Gesamt-Anschlusswert | 15,5 kW |
| Materialvorschublänge einfach | 500 mm |
| Mehrfachvorschub | 9999 mm |
| Maschinenrollenbahn, Länge | 1100 mm |
| Kugelgelagerte stabile Transportrollen | 7 Stück |
| Rollendurchmesser | 70 mm |
| Rollenachsabstände | 203 mm |
| Schnittgeschwindigkeit stufenlos | 12 - 150 m/min |
| Sägebandabmessung | 7.067 x 54 x 1,6 mm |
| wahlweise | 7.067 x 54 x 1,3 mm |
| Schnittvorschub | elektrisch regelbar über Kugelrollspindel |
| Materialvorschub | Kugelrollspindel |
| Materialspannung | hydraulisch |
| Sägebandreinigung | selbstnachstellende Späneräumbürste, elektromotorisch angetrieben |
