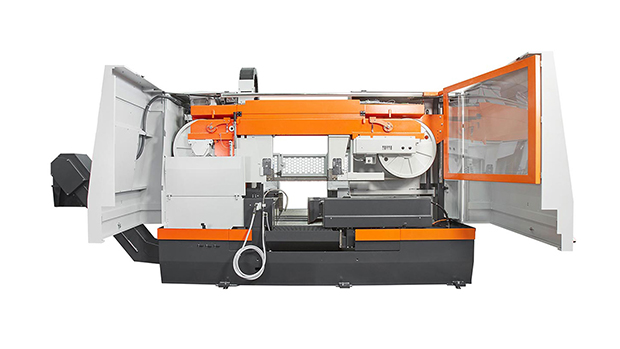

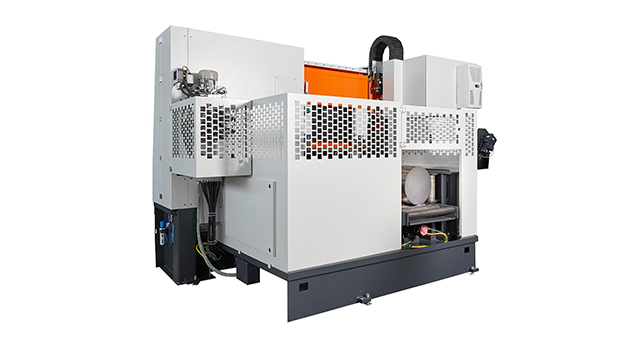

KASTOtec AC 5

Sägeart:Bandsägen
Schnittrichtung: Geradschnitt
Automatisierung:Automatisch
Materialart: Baustähle, Rostfreie Stähle, Werkzeugstähle, Stähle für besonderen Einsatz
Materialbreite: 630 mm
Materialhöhe: 530 mm

Das offene Geheimnis wirtschaftlicher Sägeautomaten besteht aus zwei Dingen: Hoher Zerspanungsleistung zum Einen und geringe Nebenzeiten zum Anderen. Die KASTOtec AC wurde für den optimalen Einsatz der am Markt angebotenen Werkzeugtechnologien Bi-Metall, Bi-Metall plus, Hartmetall und Hartmetall plus entwickelt. Auf diese Weise wird mit höherer Schnittleistung und wirtschaftlicherem Einsatz von Hartmetallbändern eine optimale Produktivität erreicht. Die in der Maschine eingesetzte Steuerung ermöglicht eine automatische Zuordnung und dauerhafte Speicherung der auf die entsprechenden Materialqualitäten und das jeweilig eingesetzte Sägeband (Bi-Metall oder HM) abgestimmten Schnitttechnologie. Das senkt nicht nur die Werkzeugkosten, sondern macht sich auch in deutlich kürzeren Schnittzeiten bemerkbar, je nach Sägeband sind Einsparungen von 50 Prozent und mehr möglich. Die einfache Bedienung und das durchdachte Materialhandling reduzieren die Nebenzeiten und schaffen so die besten Voraussetzungen für höchste Wirtschaftlichkeit.


  • Die Maschine bietet alle bekannten Features des KPC-Pakets (KASTO Performance Cutting)

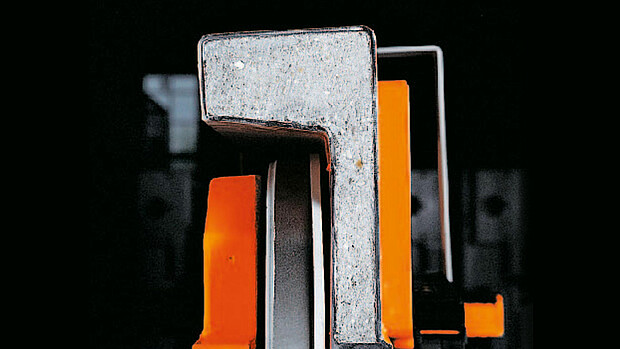

  • Sägebandführung über hydraulisch vorgespannte Hartmetallgleitführungen
  • Elektronische Überwachung der hydraulischen Sägebandspannung
  • Stufenlos regelbare Schnittgeschwindigkeit, zentral einstellbar
  • Optimale Sägebandstandzeiten durch patentierten Bandfreihub beim Anheben des Sägerahmens
  • 0-Maßstart zur vollautomatischen Positionierung des ersten Schnittes und KASTOsense zur vollautomatischen Erfassung der Materialhöhe
  • Kontrollierte Sägevorschubbewegung über zwei Kugelrollspindeln
  • Optimale Sägebandreinigung durch elektromotorisch angetriebene, selbstnachstellende Späneräumbürsten
  • Schnelle Bewegung durch Servoantriebe und Kugelrollspindeln für Materialvorschub und linea geführten Sägerahmen
  • Automatische Bandführungsarmverstellung auf Materialbreite
  • Einfach bedienbare Sägemaschinensteuerung ProControl übernimmt die entscheidenden Einstellungen
  • Einfache Eingabe von Sägeaufträgen mit Abschnittlängen, Stückzahlen und Werkstoffauswahl
  • Effektive Materialausnutzung bis auf ein 35 mm kurzes Reststück
  • Neue Aufteilung: Antriebseinheit und Sensorik sind konsequent vom eigentlichen Arbeitsraum getrennt – dadurch zuverlässiges und störungsfreies Arbeiten
  • Materialspannstöcke mit Freihubeinrichtung gewährleisten prozesssicheren Automatikbetrieb
  • Hohe Schnittleistung bei eindrucksvoller Wiederholungsgenauigkeit
  • Gute Zugänglichkeit bei Einhaltung der aktuellen Sicherheitsnormen
  • 50% Einsparung bei den Verschleißkosten gegenüber Vorgängermaschinen
  • Zeitersparnis durch KASTOrespond

Wir beraten Sie gerne!

Vertrieb

+49 7841 61-100

kasto(at)kasto.com

Technische Daten

Schnittbereich rund 530 mm
Schnittbereich vierkant (H x B) 530 x 530 mm
Schnittbereich flach (H x B) 530 x 630 mm
Spannbereich 0 – 630 mm
Kleinste zu sägende Abmessung 10 x 10 mm
Kleinste Abschnittlänge 6 mm
Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) 35 mm
Kürzeste Reststücklänge im Einzelschnitt 10 mm

Länge 2235 mm
Breite inkl. Späneförderer 5335 mm
Höhe 2820 mm
Materialauflagehöhe 700 mm
Gesamtgewicht 6550 kg

Gesamt-Anschlusswert 25 kW
Antriebsleistung Sägemotor 15 kW
Antriebsleistung am Laufrad 14 kW
Schnittgeschwindigkeit stufenlos 50-/60-Hz-Ausführung 30 – 300 m/min
Optionale Schnittgeschwindigkeit 8 – 80 m/min
Sägevorschubgeschwindigkeit 0,5 – 300 mm/min
Automatische Materialvorschublänge einfach 600 mm
Automatische Materialvorschublänge mehrfach 9999 mm
Sägebandabmessung 7.675 x 54 x 1,6 mm
