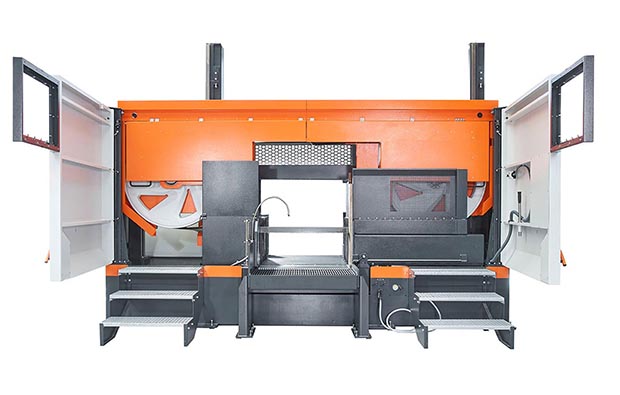

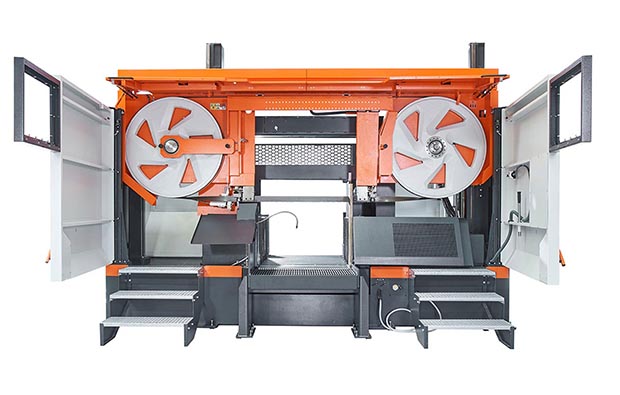

KASTOwin A 10.6
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Geradschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 1060 mm |
| Materialhöhe: | 1060 mm |

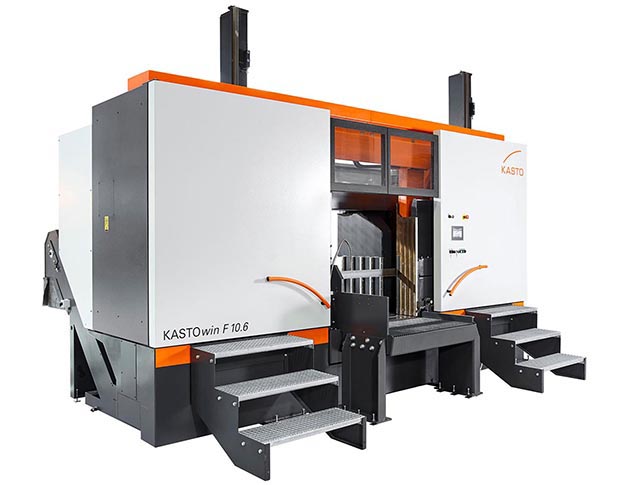

Die Bandsägevollautomaten aus der Baureihe KASTOwin wurden konsequent zum Serien- und Produktionssägen von Vollmaterialien, Rohren und Profilen konzipiert, in Deutschland konstruiert und werden in unseren Werken in Achern / Nordschwarzwald und Schalkau / Thüringen in modernster Taktfertigung produziert.
Die einfache Bedienung und das durchdachte Materialhandling reduzieren die Nebenzeiten und schaffen so die besten Voraussetzungen für höchste Wirtschaftlichkeit.
- Einsatzspezifische Anpassung durch modulare Systemgestaltung

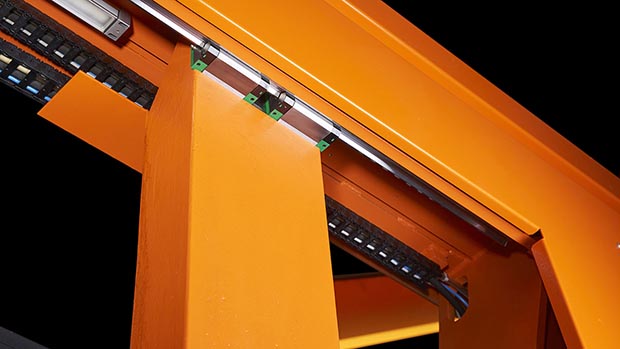

- Schnelle Bewegung durch Servoantriebe und Kugelrollspindeln für Materialvorschub und linear geführten Sägerahmen
- Automatische Bandführungsarmverstellung
- Schnelle und einfache Programmierung über Farb-Touchscreen
- Intelligente Steuerung für hohe Standzeiten der Sägebänder
- Kettenmaßvorschub für kurze Serienabschnitte
Downloads
Technische Daten
| Schnittbereich 1060 mm | 1060 mm |
| Schnittbereich 1.060 x 1.060 mm | 1.060 x 1.060 mm |
| Spannbereich 0 – 1.060 mm | 0 – 1.060 mm |
| Kleinste Abschnittlänge 10 mm | 10 mm |
| Kleinste zu sägende Abmessung 50 x 50 mm | 50 x 50 mm |
| Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) 35 mm | 35 mm |
| Kürzeste Reststücklänge im Einzelschnitt 10 mm | 10 mm |
| Länge | 2870 mm |
| Breite | 4933 mm |
| Höhe | 3555 mm |
| Materialauflagehöhe | 700 mm |
| Gewicht | 12600 kg |
| Sägemotor, frequenzgeregelt | 7,5 kW |
| Gesamt-Anschlusswert | 15 kW |
| Materialvorschublänge einfach | 500 mm |
| Mehrfachvorschub | 9999 mm |

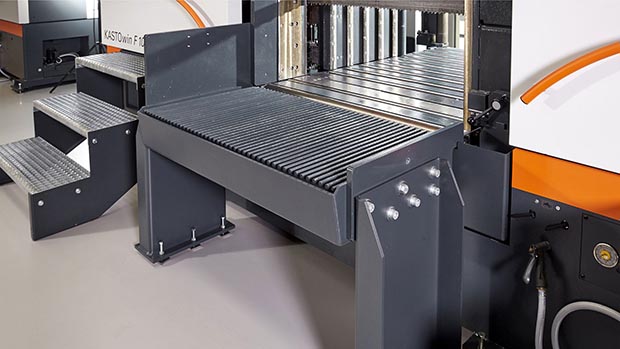

| Maschinenrollenbahn, Länge | 1100 mm |
| Kugelgelagerte stabile Transportrollen | 8 Stück |
| Rollendurchmesser | 90 mm |
| Rollenachsabstände | 135 mm |
| Schnittgeschwindigkeit stufenlos | 12 - 150 m/min |
| Sägebandabmessung | 10.422 x 80 x 1,6 mm |
| wahlweise | 10.422 x 67 x 1,6 mm |
| Schnittvorschub | elektrisch regelbar über 2 Kugelrollspindeln |
| Materialvorschub | Kugelrollspindel |

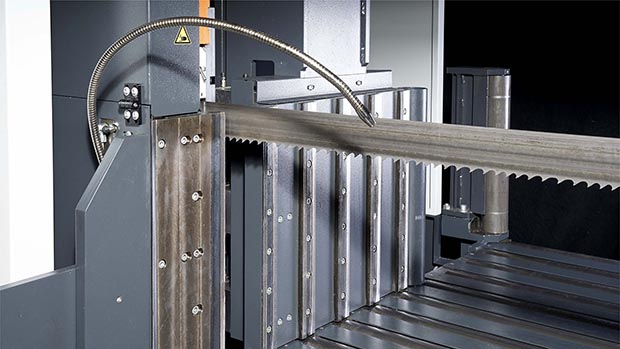

| Materialspannung | hydraulisch |

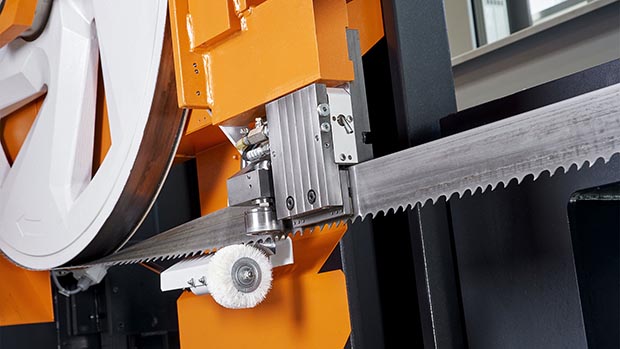

| Sägebandreinigung | selbstnachstellende Späneräumbürste, elektromotorisch angetrieben |
