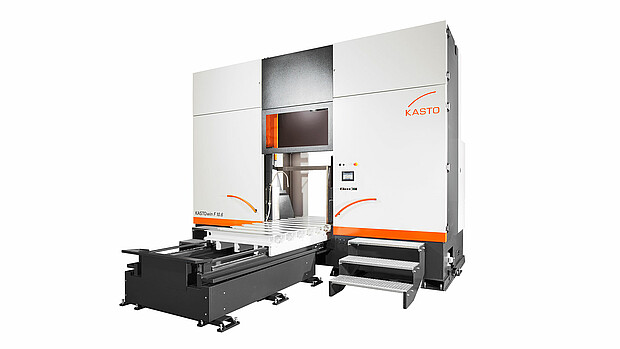

KASTOwin F 10.6 mit Tisch

Sägeart:Bandsägen
Schnittrichtung: Geradschnitt
Automatisierung:Automatisch
Materialart: Baustähle, Rostfreie Stähle, Werkzeugstähle
Materialbreite: 1060 mm
Materialhöhe: 1060 mm

Prozesssichere Zuführung für schwere Werkstücke

Die KASTOwin F 10.6 ist auch mit einem verfahrbaren Materialauflagetisch erhältlich. Damit lässt sich schweres und sperriges Sägegut wie etwa Rohblöcke, Großwerkzeuge oder abgesetzte Wellen einfach und prozesssicher zuführen und positionieren.

Die Materialzuführung und automatischer Materialvorschub erfolgt durch den in die Maschine integrierten und durchfahrenden Materialauflagetisch. Der Tischvorschub erfolgt über Servomotor und Kugelrollspindel.

In diesen Tisch können folgende Zubehörpositionen eingebaut werden:
Horizontalspannstock, Magnetspannplatten für Reststücke, Prismenauflagen, Unterlegeteile, Auflageflächen mit auswechselbaren Verschleißplatten.

Weitere Informationen zu der Grundmaschine finden Sie unter der Typenbezeichnung KASTOwin A 10.6.

Die Aufzählungen beschreiben die oben aufgeführten Bilder:

  • Prozesssichere Zuführung für schwere Werkstücke

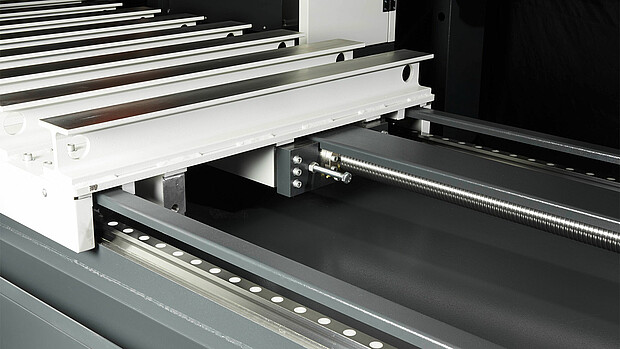

  • Tisch linear geführt (2 Linearführungen mit 8 Rollenumlaufeinheiten) und mittels Kugelrollspindel gesteuert

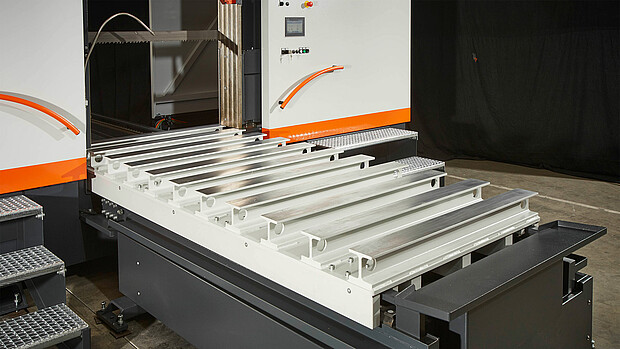

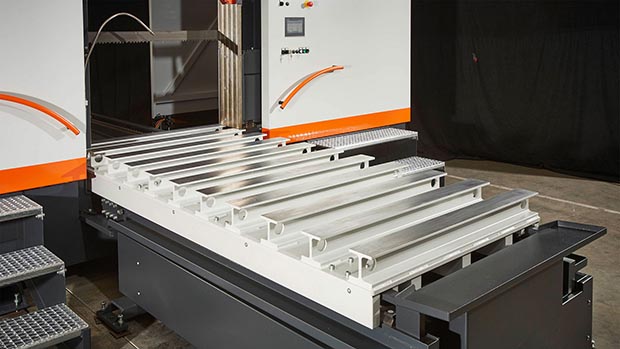

  • Massive Tischausführung

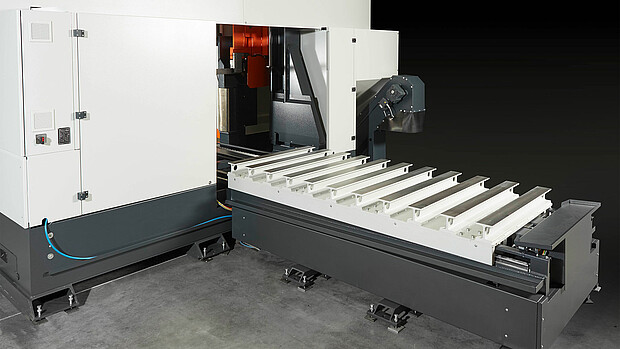

  • Material inkl. Tisch fährt in die Sägeposition Tischlänge: 2.600 mm / Verfahrweg: 3.700 mm
  • Tisch fährt weit aus der Maschine - somit wird ein barrierefreies Auflegen des Materials gewährleistet

Wir beraten Sie gerne!

Vertrieb

+49 7841 61-100

kasto(at)kasto.com

Technische Daten

Schnittbereich 90° rund 1060 mm
Schnittbereich 90° flach (B x H) 1.060 x 1.060 mm
Spannbereich 0 – 1.060 mm
Kleinste Abschnittlänge 10 mm
Kleinste zu sägende Abmessung 50 x 50 mm
Kürzeste Reststücklänge im Automatikbetrieb (nur bei geometrisch einwandfreien Flächen möglich) 100 mm

Länge 8580 mm
Breite 5210 mm
Höhe 3590 mm
Materialauflagehöhe 805 mm
Gewicht 14250 kg
Größe des Tisches L x B 2.600 x 1.060 mm
Verfahrweg 3500 mm
Tragkraft 18 t

Sägemotor, frequenzgeregelt 7,5 kW
Gesamt-Anschlusswert 15 kW
Schnittgeschwindigkeit stufenlos 12 - 150 m/min
Automatische Vorschublänge einfach 2000 mm
Sägebandabmessung 10.422 x 80 x 1,6 mm
wahlweise 10.422 x 67 x 1,6 mm
Schnittvorschub elektrisch regelbar über 2 Kugelrollspindeln
Materialvorschub Kugelrollspindel
Materialspannung hydraulisch
Sägebandreinigung selbstnachstellende Späneräumbürste, elektromotorisch angetrieben
