KASTObloc U 5
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Vertikalschnitt |
| Automatisierung: | Halbautomatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle, Blöcke und Platten |
| Materialbreite: | 660 mm |
| Materialhöhe: | 580 mm |
KASTO Block- und Plattenbandsägemaschinen
Ihre Aufgabe besteht darin, verschiedene Platten/Blöcke mit dem längsseitigen Sägeprinzip aus Ihrem vorhandenen Material zu konfektionieren? Der Hauptanteil Ihrer Sägeaufgaben beinhaltet das Sägen von leichten bis mittelerschweren Blöcken/Platten.
Dann finden Sie hier die passende Sägemaschine für Ihre Sägeaufgabe. Die KASTO Block- und Plattenbandsägemaschinen ermöglichen durch die Langschnittarbeitsweise unterschiedliche Querschnittmaße aus Walzblöcken bzw. –platten, Vierkant- oder Flachmaterialien zu konfektionieren.
KASTObloc U 5:
- Ideal für das Aufsägen von Reststücken
- Ca. 50 % geringerer Platzbedarf, da die Sägemaschine und nicht das Werkstück verfährt
- Das mitfahrende und schwenkbare Bedienpult sorgt für viel Übersicht und Sicherheit.
- Hohe Dynamik und beispielhaftes Materialhandling
- Die Maschine wird auf Flur installiert und kann bei Bedarf umgestellt werden.

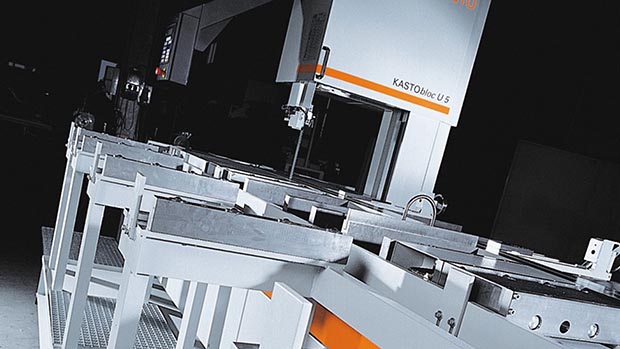

- Angetriebene Späneräumbürste, Kühlmittelanlage und Späneförderer integriert (Auswurfhöhe 745 mm)
- Schnittlänge von 2.100 bis 4.100 mm im Raster von 1.000 mm
- Schnitttiefenvorwahl
Downloads
Technische Daten
| Schnitthöhe ohne BandControl | 580 mm |
| Schnitthöhe mit BandControl | 540 mm |
| Schnitttiefe (ohne Messanschläge) | 660 mm |
| Wählbar mit folgenden Schnittlängen | |
| Schnittlänge max. Länge | 2100 mm |
| Schnittlänge max. Länge | 3100 mm |
| Schnittlänge max. Länge | 4100 mm |
| Allgemein | |
| Breite inkl. Gitterrost | 2610 mm |
| Höhe ohne Laser | ca. 3.200 mm |
| Höhe mit Laser | ca. 3.200 mm |
| Tischauflagehöhe | 1200 mm |
| Bei Schnittlänge 2.100 mm | |
| Tischauflagefläche des vorderen Tisches (L x B) | 2.100 x 660 mm |
| Tischauflagefläche des hinteren Tisches (L x B) | 2.100 x 660 mm |
| Max. Tischbelastung äußerer Tisch | 3500 kg |
| Max. Tischbelastung innerer Tisch | 3500 kg |
| Länge inkl. Späneförderer | 4560 mm |
| Gesamtgewicht | 7500 kg |
| Bei Schnittlänge 3.100 mm | |
| Tischauflagefläche des vorderen Tisches (L x B) | 3.100 x 660 mm |
| Tischauflagefläche des hinteren Tisches (L x B) | 3.100 x 660 mm |
| Max. Tischbelastung äußerer Tisch | 6000 kg |
| Max. Tischbelastung innerer Tisch | 5000 kg |
| Länge inkl. Späneförderer | 5560 mm |
| Gesamtgewicht | 8000 kg |
| Bei Schnittlänge 4.100 mm | |
| Tischauflagefläche des vorderen Tisches (L x B) | 4.100 x 660 mm |
| Tischauflagefläche des hinteren Tisches (L x B) | 4.100 x 660 mm |
| Max. Tischbelastung äußerer Tisch | 6000 kg |
| Max. Tischbelastung innerer Tisch | 4000 kg |
| Länge inkl. Späneförderer | 6560 mm |
| Gesamtgewicht | 8500 kg |
| Sägeantriebsleistung | 4 kW |
| Gesamtantriebsleistung | 6 kW |
| Schnittgeschwindigkeit stufenlos | 12 – 120 m/min |
| Sägevorschub stufenlos | 1,0 – 250 mm/min |
| Eilgang | 8 m/min |
| Sägebandabmessung | 5.450 x 41 x 1,3 mm |
| oder | 5.450 x 54 x 1,3 mm |
