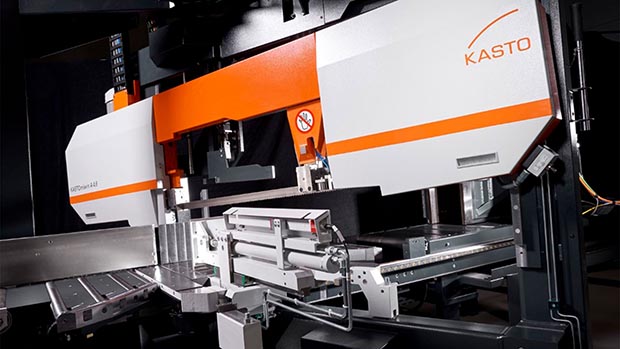

KASTOmiwin A 4.6
| Sägeart: | Bandsägen |
|---|---|
| Schnittrichtung: | Gerad- und Gehrungsschnitt |
| Automatisierung: | Automatisch |
| Materialart: | Baustähle, Rostfreie Stähle, Werkzeugstähle |
| Materialbreite: | 460 mm |
| Materialhöhe: | 360 mm |

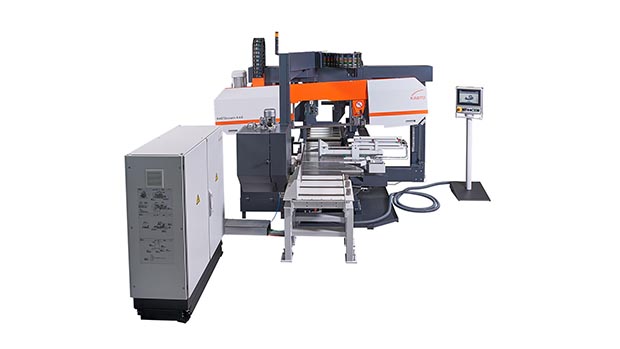

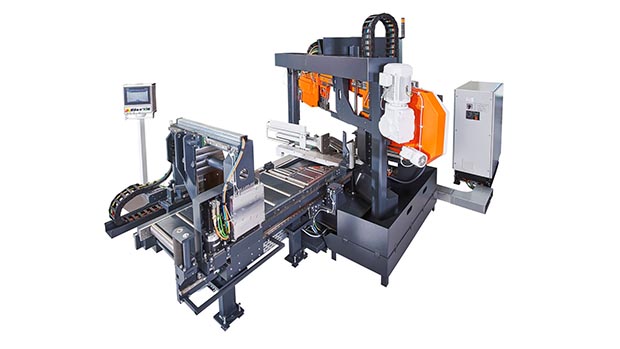

Doppelgehrungsbandsäge für alle Abläng- und Gehrungsaufgaben im Stahlhandel und Werkstattbereich.

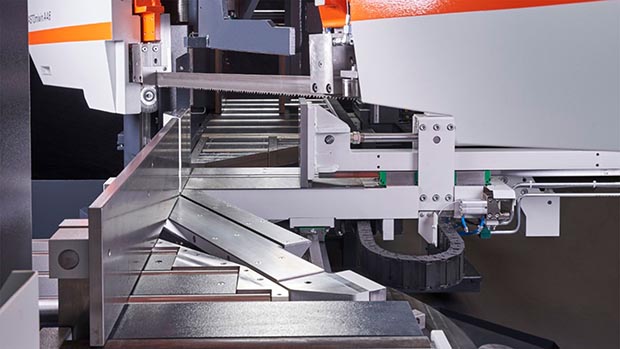

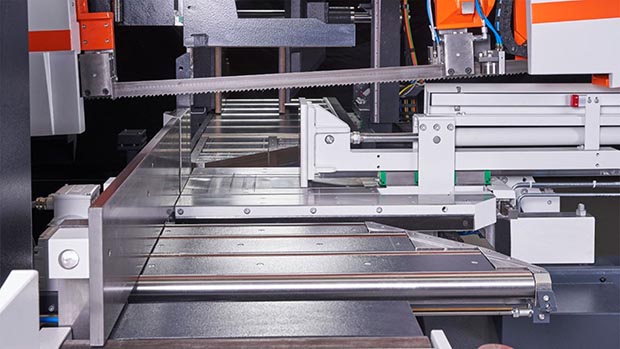

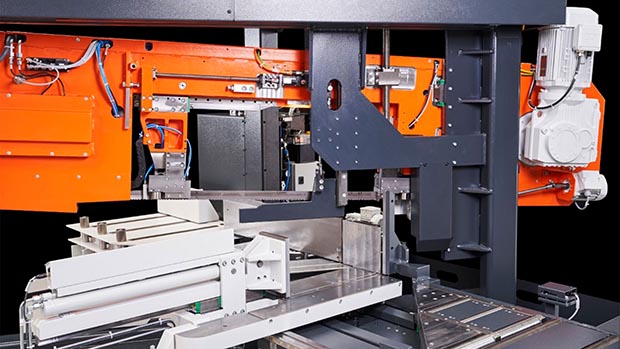

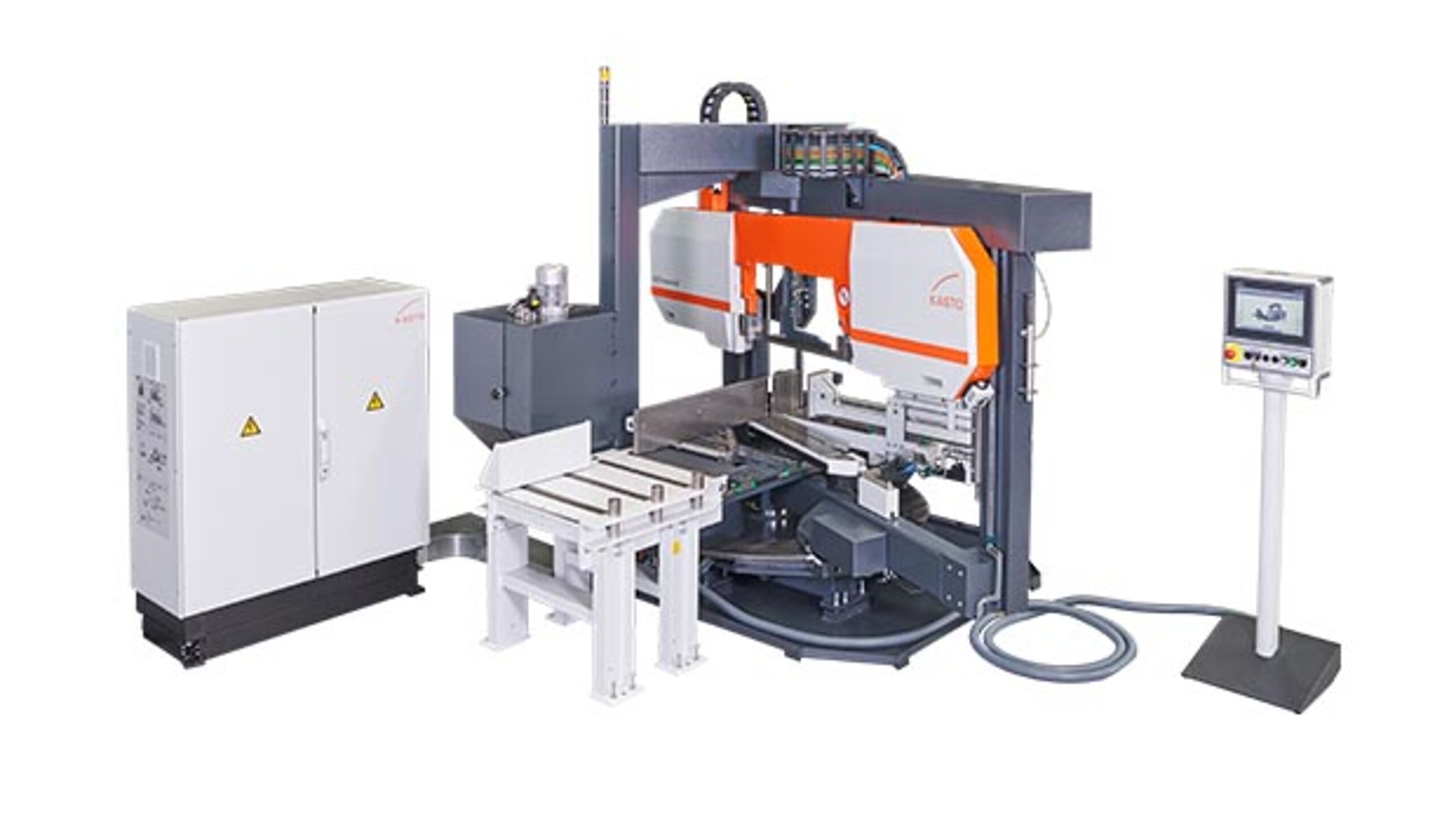

Diese zweisäulengeführte Bandsägemaschine für Abläng- und Gehrungsaufgaben (-45° / +60°) zeichnet sich aus durch eine frequenzgeregelte, stufenlos einstellbare Bandgeschwindigkeit (12-150 m/min), einer mitschwenkenden Schnittleiste als Materialauflage, einem elektromotorischen Sägevorschub sowie einer hydraulischen Materialspannung.
Die serienmäßige ProControl Steuerung bietet optimale Maschinenbedienung.
Vorteile:

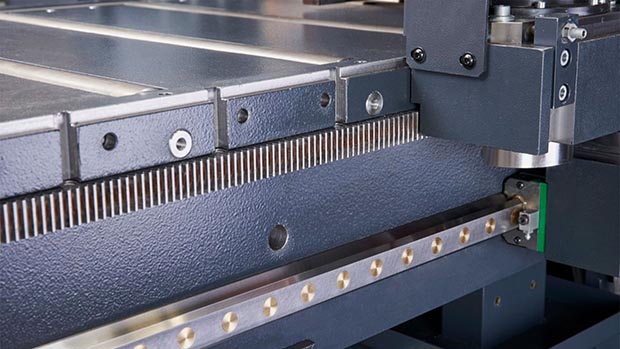

- Schneller, präziser Materialnachschub mittels Zahnstangenantrieb

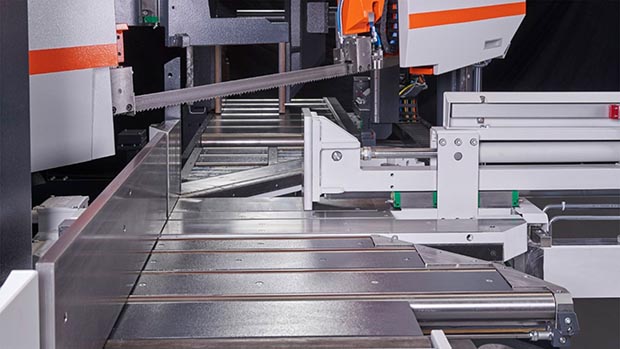

- Kein Verschleiß der Materialauflage durch mitschwenkende Schnittleisten
- Geringe Gratbildung
- Exakte parallele Materialspannung durch verfahrbaren Tisch
- Optimierte Schnittzeiten durch KASTOrespond
- Konstanter Sägevorschub mittels Kugelgewindespindel
- Elektrisch angetriebene Späneräumbürste
- Geringe Verdrehbelastung des Sägebandes für hohe Standzeiten
- Automatische elektrische Bandarmverstellung
- Genaue Gehrungspositionierung
Downloads
Technische Daten
| Schnittbereich 90° rund | 360 mm |
| Schnittbereich 90° flach (B x H) | 460 x 360 mm |
| Schnittbereich 90° vierkant | 360 x 360 mm |
| Schnittbereich +/-45° rund | 360 mm |
| Schnittbereich +/-45° flach (B x H) | 340 x 340 mm |
| Schnittbereich +/-45° vierkant | 340 x 340 mm |
| Schnittbereich +60° rund | 250 mm |
| Schnittbereich +60° flach (B x H) | 240 x 340 mm |
| Schnittbereich +60° vierkant | 240 x 240 mm |
| Kürzeste Reststücklänge Einzelschnitt | 30 mm |
| Kürzeste Reststücklänge Automatikbetrieb (bei 90° Schnitten) | < 150 mm |
| Kürzeste Abschnittlänge | 20 mm |
| Kleinster zu sägender Durchmesser Rundmaterial | 30 mm |
| Kleinste zu sägende Abmessung Flachmaterial (B x H) | 30 x 20 mm |
| Maximales Stabgewicht | 400 kg/m |
Flachmaterial Höhe < 20 mm im Automatikbetrieb nicht möglich
Automatische Winkelschnitte in Rundmaterial nicht möglich
Bei geometrisch einwandfreiem Material ist eine Abschnittlängengenauigkeit bei Einzelstäben, Abschnittlängen über 6 mm und bei Gehrungsschnitten nach ISO 2768-1 Genauigkeitsgrad mittel erreichbar. Im Übrigen ist Genauigkeitsgrad fein erreichbar.
| Länge (Materialvorschub 1.500 mm) | 3570 mm |
| Länge (optional Materialvorschub 3.000 mm) | 5070 mm |
| Breite | 2920 mm |
| Höhe, Maschinenoberteil in Höchststellung | 1950 mm |
| Materialauflagehöhe | 700 mm |
| Gesamtgewicht (Materialvorschub 1.500 mm) | 4400 kg |
| Gesamtgewicht (optional Materialvorschub 3.000 mm) | 4900 kg |
| Gesamt-Anschlusswert | 6 kW |
| Sägemotor, Leistung | 4 kW |
| Schnittgeschwindigkeit | 12 - 150 m/min |
| Sägebandabmessungen | 6.190 x 41 x 1,3 mm |
| wahlweise | 6.190 x 34 x 1,1 mm |
| Sägebandspannung | hydraulisch |
| Sägebandreinigung | angetriebene, leicht auswechselbare Bürste |
| Sägebandführungen | Hartmetall, auswechselbar |
