KASTObloc A 5
| Type de scie: | Scies à ruban |
|---|---|
| Sens de la coupe: | Coupe verticale |
| Automatisation: | Automatique |
| Type de matériau: | Aciers de construction, Aciers inoxydables, Aciers à outils |
| Largeur du matériau: | 600 mm |
| Hauteur du matériau: | 250 mm |

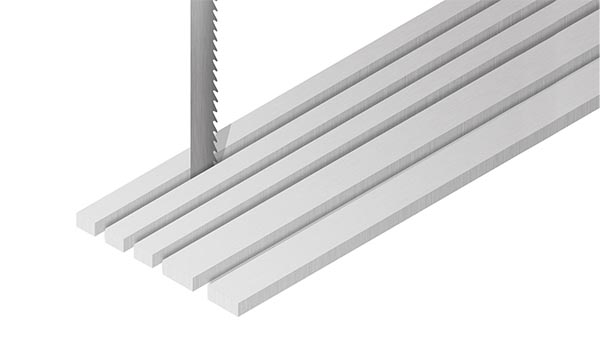

Scies à refendre les blocs et plaques
Votre tâche consiste à assembler diverses plaques/blocs à partir de votre matériau existant en utilisant le principe du sciage longitudinal ? La majeure partie de vos tâches consiste à scier des blocs/plaques légers à moyens.
Vous trouverez ici la machine à scier adaptée à votre tâche de sciage. Le mode de coupe long permet aux scies à refendre les blocs et plaques KASTO de confectionner différentes dimensions de section transversale à partir de blocs ou des plaques de laminage, des matériaux carrés ou plats.

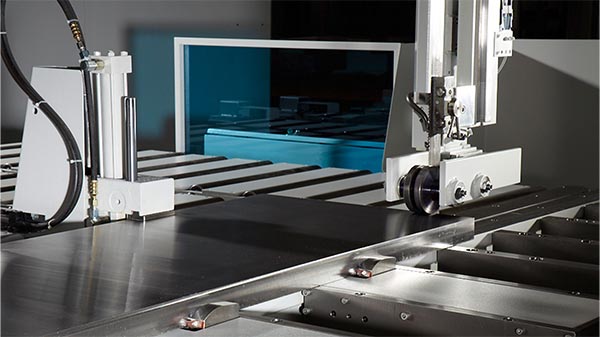

L'avance matériau automatique amène les blocs / plaques à la position exacte.
KASTObloc A 5:
- Idéale pour le sciage des restes
- Encombrement réduit d'environ 50 % comme la machine à scier se déplace
- Le pupitre de commande mobile et pivotant assure une bonne vue d'ensemble et une grande sécurité.
- Dynamique élevée et manipulation exemplaire des barres
- La machine est installée au palier et peut être déplacée si nécessaire.
- Brosse chasse-copeaux motorisée, dispositif de lubrification et évacuateur de copeaux intégrés (hauteur d'éjection 745 mm).
- Contrôle de la vitesse minimale du ruban de scie
- Unité d'avance en plaques
Téléchargements
Caractéristiques techniques
| En général | |
| Largeur avec grillage | 3850 mm |
| Hauteur sans laser env. | 3200 mm |
| Hauteur avec laser env. | 3200 mm |
| Unité d'amenage de tôles : | |
| Epaisseur mini des tôles | 10 mm |
| Epaisseur maxi des tôles | 250 mm |
| Longueur mini de coupe | 10 mm |
| Longueur maxi de coupe | 620 mm |
| Longueur résiduelle | 50 mm |
| Largeur maxi des tôles | 1500 mm |
| Course des pinces d'amenage | 1530 mm |
| Longueur mini des tôles | 1000 mm |
| Longueur maxi des tôles | |
| Poids maxi des tôles | 10000 kg |
| Avec longueur de coupe 2.100 mm | |
| Dimensions de la table avant (L x l) | 2.100 x 1.500 mm |
| Dimensions de la table arrière (L x l) | 2.100 x 600 mm |
| Charge utile maxi de la table externe | 5000 kg |
| Charge utile maxi de la table interne | 3500 kg |
| Hauteur de coupe en coupe unitaire | 540 mm |
| Longueur avec évacuateur de copeaux | 4990 mm |
| Hauteur de la table d’appui | 1200 mm |
| Poids total | 8000 kg |
| Avec longueur de coupe 3.100 mm | |
| Dimensions de la table avant (L x l) | 3.100 x 1.500 mm |
| Dimensions de la table arrière (L x l) | 3.100 x 600 mm |
| Charge utile maxi de la table externe | 7500 kg |
| Charge utile maxi de la table interne | 4000 kg |
| Hauteur de coupe en coupe unitaire | 540 mm |
| Longueur avec évacuateur de copeaux | 5990 mm |
| Hauteur de la table d’appui | 1200 mm |
| Poids total | 10000 kg |
| Avec longueur de coupe 4.100 mm | |
| Dimensions de la table avant (L x l) | 4.100 x 1.500 mm |
| Dimensions de la table arrière (L x l) | 4.100 x 600 mm |
| Charge utile maxi de la table externe | 10000 kg |
| Charge utile maxi de la table interne | 4000 kg |
| Hauteur de coupe en coupe unitaire | 540 mm |
| Longueur avec évacuateur de copeaux | 6990 mm |
| Hauteur de la table d’appui | 1200 mm |
| Poids total | 12000 kg |
| Avec longueur de coupe 5.100 mm | |
| Dimensions de la table avant (L x l) | 5.100 x 1.500 mm |
| Dimensions de la table arrière (L x l) | 5.100 x 600 mm |
| Charge utile maxi de la table externe | 12500 kg |
| Charge utile maxi de la table interne | 4000 kg |
| Hauteur de coupe en coupe unitaire | 490 mm |
| Longueur avec évacuateur de copeaux | 7990 mm |
| Hauteur de la table d’appui | 1300 mm |
| Poids total | 14000 kg |
| Puissance d’entraînement de la scie | 4 kW |
| Puissance raccordée totale | 6 kW |
| Vitesse de coupe en continu | 17 – 110 m/min |
| Avance de sciage en continu | 1,0 – 250 mm/min |
| Déplacement rapide | 8 mm |
| Dimension du ruban | 5.450 x 41 x 1,3 mm |
| ou | 5.450 x 54 x 1,3 mm |
| Sägeantriebsleistung | 4 kW |
| Gesamtantriebsleistung | 6 kW |
| Schnittgeschwindigkeit stufenlos | 17 – 110 m/min |
| Sägevorschub stufenlos | 1,0 – 250 mm/min |
| Eilgang | 8 m/min |
| Sägebandabmessung | 5.450 x 41 x 1,3 mm |
| oder | 5.450 x 54 x 1,3 mm |
